Tuotteen kuvaus

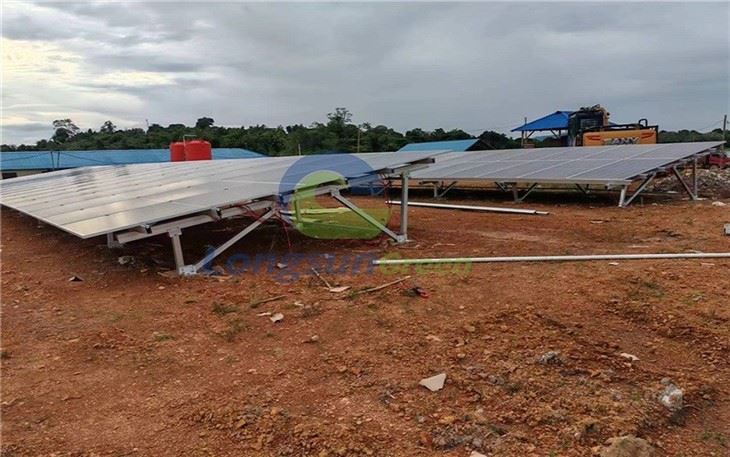

Aurinkoasennus maahan betonialustalla

Ground Solar Mounting System betonialustalla on vankka ja luotettava ratkaisu suuriin{0}} aurinkosähköasennuksiin. Siinä hyödynnetään esivalmistettuja tai paikoilleen valettuja betoniperustuksia, jotka on yhdistetty korkean-terästukirakenteeseen, joka on suunniteltu tarjoamaan poikkeuksellisen-kuormankestävyyden, pitkän-vakauden ja yksinkertaistetun asennuksen erilaisissa maaperäolosuhteissa.

Lisätietoja ota yhteyttäKeltainenkloamber@longsungreen.com

Tekniset parametrit

Järjestelmän nimi	Aurinkoasennus maahan betonialustalla
Max. Tuulen nopeus	50 m/s - 60 m/s (180-216 km/h)
Max. Lumikuorma	1,4 KN/m² - 1.6 KN/m²
Moduulin suuntaus	Pysty (kustannustehokas{0}}) ja vaaka
Säädettävä kallistuskulma	0 astetta - 25 astetta (esim. 2V/4H-asettelu)
Rafter/Purlin materiaali	ZAM S355 terästä
Tukikehyksen materiaali	ZAM S355 terästä
Kiinnitysmateriaali	Ruostumaton teräs (SUS304/SUS316) tai HDG
Sovellettavat moduulityypit	Mono, Poly, Bifacial, Ohut{0}}kalvo
Suunnittelustandardit	AS/NZS 1170, JIS C 8955, Eurocode jne.
Säätiön tyyppi	Esivalmistettu / Paikalla -valettu-betoni
Takuu	Jopa 15 vuotta materiaaleista ja suorituskyvystä

Solar Panel Mounting System with Concrete Base

Tuotteen edut

Ylivoimainen kantavuus ja vakaus

Suunniteltu kestämään äärimmäisiä ympäristöolosuhteita, maksimituulenvastus on 60 m/s ja lumikuorma jopa 1,6 KN/m². Betoniperustus tarjoaa vankan, liikkumattoman pohjan, joka varmistaa järjestelmän eheyden vuosikymmeniä.

Joustava ja kustannustehokas{0}}suunnittelu

Tukee sekä pystysuuntaista (suositus kustannustehokkuuden vuoksi) että vaakasuuntaista moduulia. Säädettävä kaltevuusrakenne (esim. 0-25 astetta 2V/4H-konfiguraatiossa) mahdollistaa auringon tuoton optimoinnin maantieteellisen sijainnin perusteella.

Yksinkertaistettu asennus ja vähemmän työvoimaa

Sisältää paljon valmiita{0}}komponentteja. Modulaarinen rakenne ja kevyet rakenneosat vähentävät merkittävästi-työmaalla suoritettavaa kokoonpanoaikaa, kuljetuskustannuksia ja yleisiä työvoimavaatimuksia.

Pitkä käyttöikä ja takuu

Kestävistä materiaaleista ja suojapinnoitteista valmistettu järjestelmä on suunniteltu yli 25 vuoden käyttöikään. Sitä tukee kattava suorituskykytakuu.

Solar ground mounting ZAM

concrete based mounts installation guide

Asennusprosessin yleiskatsaus

Kohteen valmistelu: Asennusalueen tasoitus ja tyhjennys.

Perustustyöt: Esivalmistettujen lohkojen sijoittaminen tai muottien asettaminen, raudoitus ja betonin valu -paikalleen{1}}perustuksia varten.

Rakenteen kokoaminen: Pystytukien pystytys ja vaakakiskojen/kaiteiden asennus kovettuneelle perustukselle.

Moduulien asennus: Kiinnitä PV-moduulit kiskoihin yhteensopivilla puristimilla.

Kohdistus ja lopputarkastus: Varmistetaan kaikkien kiinnittimien oikeanlainen kohdistus ja vääntömomentti.

FAQ

Concrete-Anchored Solar Mounting Structure

01. Mitkä ovat tämän järjestelmän tärkeimmät perustustyypit?

Järjestelmä on yhteensopiva sekä esivalmistettujen betonilohkojen (joka nopeuttaa asennusta) että valettujen--betoniperustojen kanssa (erinomainen integrointi haastaviin maaperäolosuhteisiin). Valinta riippuu projektin laajuudesta, maaperäraportista ja kustannusnäkökohdista.

02. Soveltuuko tämä järjestelmä paikkoihin, joissa on korkea pohjavesi tai pehmeä maaperä?

Kyllä. Betoniperustuksen suunnittelu, erityisesti paikallaan -valettu-vaihtoehto, voidaan suunnitella (esim. syvemmillä paaluilla tai laajennetuilla pohjalla) tarjoamaan tarvittava vakaus tällaisissa olosuhteissa. Geoteknistä kartoitusta suositellaan -sivustokohtaiseen suunnitteluun.

03.Voiko kallistuskulmaa säätää asennuksen jälkeen?

Järjestelmä on suunniteltu kiinteään kallistuskulmaan, joka asetetaan asennuksen aikana optimaalisten energiatuottolaskelmien perusteella. Kausivaihtelu ei ole tämän kustannus{1}}optimoidun, suuren{2}}kapasiteetin järjestelmän vakioominaisuus.

04. Toimitatko täydelliset asennuspiirustukset ja rakennelaskelmat?

Kyllä. Tarjoamme täydelliset projektitukipaketit, mukaan lukien CAD-piirustukset, paikallisiin standardeihin (AS/NZS, JIS jne.) perustuvat tuuli- ja lumikuorma-analyysiraportit sekä perustusten layout-suunnitelmat sujuvan lupien ja asennuksen helpottamiseksi.

Yrityksen profiili

17Vuosien kokemus
yhden pysähdyksen{0}}palvelussa

Miksi valita meidät?

1. Tekninen asiantuntemus ja räätälöinti

Sisäinen{0}}insinööritiimimme tarjoaa täyden teknisen tuen paikan alustavasta arvioinnista räätälöityyn järjestelmän suunnitteluun ja varmistaa, että asennusratkaisu on optimoitu projektisi sijaintiin ja kuormitusvaatimuksiin.

2. Tiukka laadunvalvonta ja sertifiointi

Kaikki materiaalit hankitaan sertifioiduilta toimittajilta ja niille tehdään tiukat laadunvalvontatarkastukset. Järjestelmäkomponentit on valmistettu kansainvälisten standardien (ISO 9001) mukaisesti, ja niitä tukevat laskelmamme noudattavat suuria globaaleja suunnittelusääntöjä.

3. Integroitu toimitusketju ja luotettava toimitus

Ohjaamme tuotantoprosessia raaka-aineesta valmiisiin tuotteisiin. Tehokas logistiikkasuunnittelumme ja pakkaamisemme varmistavat, että kaikki komponentit, mukaan lukien perustukset ja teräsrakenteet, saapuvat paikalle tarkasti ja ajallaan.

4. Elinkaarikustannusetu

Tarjoamalla kestävän,{0}}vähän huoltoa vaativan tuotteen tehokkaalla asennussuunnittelulla minimoimme omistamisen kokonaiskustannukset (TCO). Ratkaisumme on suunniteltu tarjoamaan luotettavaa suorituskykyä ja maksimaalista tuottoa sijoitetulle pääomalle koko järjestelmän elinkaaren ajan.
